Как уже отмечалось в предыдущих главах, большие рекреационные помещения за панорамными стеклянными стенами, внутренние дворики-атриумы под стеклянными кровлями и зимние сады являются неотъемлемой частью современной архитектуры. В таких помещениях обеспечивается особое, специфическое чувство зрительного контакта с окружающей средой, а прилегающий парк или участок леса становятся своеобразным элементом интерьера. Условия микроклимата, формируемые в помещении зимнего сада, должны отвечать требованиям комфортности для человека, а также обеспечивать условия жизни и роста экзотических растений, выращиваемых в искусственных условиях.

Помещение, располагаемое за лёгкими светопрозрачными ограждениями, имеет минимальный уровень защищённости от негативных факторов наружной среды: стеклянная оболочка практически мгновенно передаёт во внутреннее пространство изменения внешнего климата. Поэтому при проектировании зимнего сада принципиально важно включение в него специальных приспособлений и устройств, при помощи которых можно было бы быстро и эффективно выравнивать пиковые климатические нагрузки.

В зимнее время температура и влажность наружного воздуха не претерпевают резких скачкообразных изменений на протяжении суток. Стабильность параметров микроклимата внутри зимнего сада поддерживается за счёт регулирования мощности системы отопления и элементов переменной теплоизоляции (рольставен и жалюзей), закрываемых в ночное время для сбережения дополнительного тепла от солнца, поступающего в помещение зимнего сада в течение светового дня. Основным негативным фактором в зимнее время является возможное падение или повышение влажности внутреннего воздуха, неблагоприятное для людей и провоцирующее возникновение болезней растений.

В летнее время внутри зимнего сада возникает накопление солнечного тепла, проникающего через стеклянные стены и кровлю и вызывающего повышение температуры внутри помещения за счёт «парникового эффекта», возникающего за счёт дифференцированного пропускания стеклом теплового излучения с различной длиной волны.

В естественном природном теплообмене каждое тело излучает тепловую энергию. При этом длина волны излучения зависит от температуры тела. Стекло, установленное в наружной ограждающей конструкции здания, подвергается воздействию двухстороннего теплового излучения, идущего с одной стороны — от Солнца, а с другой — от внутренних поверхностей помещения.

Абсолютная температура внутренних поверхностей помещения близка к абсолютной температуре поверхности Земли (для данного климатического района) и составляет в среднем 293 К (20 °С). При этом максимум теплового излучения находится в диапазоне от 1600 до 2000 нм. Температура поверхности Солнца составляет около 6000 К. Его тепловое излучение приходится на диапазон длин волн от 300 до 2500 нм. Спектры теплового излучения Солнца и внутренних поверхностей помещения (условно — Земли) показаны на рис. 6.2.3.1.

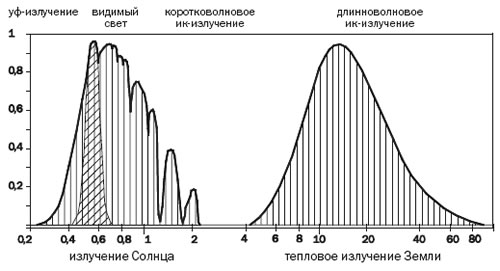

Рис. 6.2.3.1. Спектры теплового излучения Солнца и «Земли» — внутренних поверхностей помещения
Спектры теплового излучения Солнца и «Земли» — внутренних поверхностей помещения

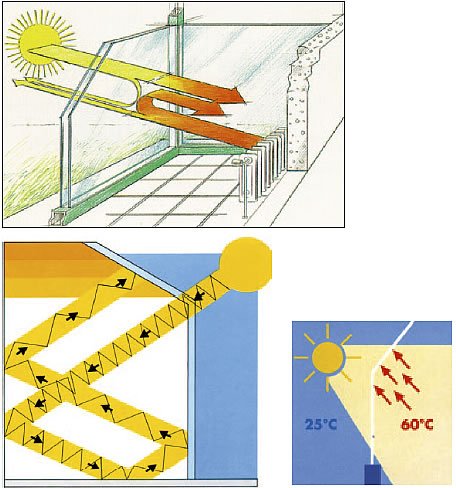

Рис. 6.2.3.2. Накопление тепловой энергии Солнца в пределах замкнутого остеклённого пространства. Перегрев помещения зимнего сада за счёт воздействия солнечной радиации
Накопление тепловой энергии Солнца в пределах замкнутого остеклённого пространства

Обычное оконное стекло хорошо пропускает ультрафиолетовое излучение, видимый свет и коротковолновое инфракрасное излучение Солнца и, гораздо хуже — длинноволновое инфракрасное излучение, исходящее от нагретых поверхностей помещения. Тепло, таким образом, не может выйти наружу и аккумулируется в пределах замкнутого пространства (рис. 6.2.3.2) — происходит перегрев помещения.

Многие растения плохо переносят температуру выше 27 °С, а у многих яркое солнце обжигает листья. Очевидно, что высокая температура внутри зимнего сада является совершенно неприемлемой для человека. Для регулирования параметров микроклимата в зимних садах применяются автоматизированные системы, включающие в себя группу устройств, управляемых с единого пульта, программируемого вручную или при помощи компьютера.

Система автоматической вентиляции зимнего сада SI-WIGa-Bus-System, производимая предприятием ”SIEGENIA-AUBI”, позволяет обеспечить эффективный режим проветривания помещения зимнего сада приоритетно — в летний период, когда зимнему саду требуется наиболее интенсивная вентиляция. Кроме того, отдельные элементы системы могут быть задействованы для организации зимнего проветривания помещения.

Интегрированная система вентиляции SI-WIGa-Bus-System включает в себя группу устройств, предназначенных для выполнения определённых функций и управляемых от единого центрального пульта (рис. 6.2.3.3). На конкретном строительном объекте может применяться как весь системный комплекс, так и отдельные устройства, целенаправленно группируемые для решения определённых задач. Система очень проста в монтаже и эксплуатации; отдельные блоки соединяются между собой при помощи обычного телефонного кабеля. Основным элементом системы, её «мозговым центром», является центральный управляющий блок AEROTRONIC (поз.1 рис. 6.2.3.3), который, как правило, монтируется внутри зимнего сада на стене основного дома, к которому примыкает зимний сад. В блоке AEROTRONIC установлены датчики, считывающие значения температуры и относительной влажности внутреннего воздуха соответственно в интервале t = 0 … 50 °С и f = 30 … 80 %. В соответствии с функциональным назначением помещения (зимний сад, бассейн, тренажёрный зал и др.) программируются критические значения контролируемых параметров, определяющих граничные условия комфортности в помещении зимнего сада.

При наступлении какого-либо критического значения из запрограммированных параметров: температуры (например, t крит = + 30 °С — предельно допустимая температура для растений, произрастающих в зимнем саду) или влажности (например, f крит = 60% - максимально допустимая влажность для человека) или запрограммированного критического сочетания температуры и влажности (например, t крит = + 25 °С при f крит = 60%), с блока AEROTRONIC уходит сигнал на включение вентиляторов и открывание заслонок и клапанов приточных устройств типа AEROMAT, располагаемых на стенах зимнего сада и кровельных вытяжных устройств АЕROJET (см. раздел 6.1.2).

При включении приточных и вытяжных устройств осуществляется интенсивное проветривание помещения зимнего в режиме принудительной вентиляции (рис. 10.2.2.4) в течение определенного интервала времени. Проветривание будет осуществляться в непрерывном или прерывистом режиме до тех пор, пока значения контролируемых параметров не достигнут нижнего значения, запрограммированного на управляющем блоке AEROTRONIC.

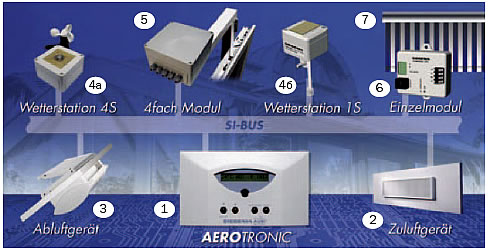

Рис. 6.2.3.3. Интегрированная система вентиляции зимнего сада SI-WIGa-Bus-System.
1 — центральный управляющий блок (АЕROTRONIC)
2 — приточное устройство (AEROMAT)
3 — вытяжное кровельное устройство (АЕROJET)
4а и 4б — метеостанция
5 — блок управления открыванием-закрыванием окон
6 — блок управления открыванием-закрыванием затеняющих маркиз
7 — затеняющие маркизы
Интегрированная система вентиляции зимнего сада SI-WIGa-Bus-System

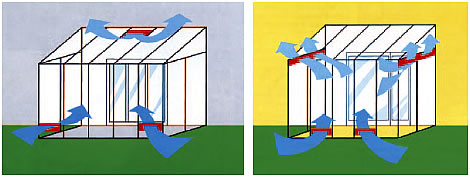

Рис. 6.2.3.4. Схема принудительной вентиляция зимнего сада за счет группы стеновых и кровельных приборов. Воздух удаляется из верхней — наиболее перегретой зоны помещения
Схема принудительной вентиляция зимнего сада за счет группы стеновых и кровельных приборов

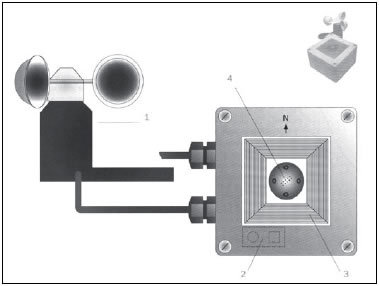

Рис. 6.2.3.5. Метеостанция AEROTRONIC Wetterstation. Общий вид.
1 — устройство для измерения скорости ветра
2 — датчик температуры и влажности
3 — датчик дождя
4 — датчик солнечной радиации, ориентированный по четырём сторонам света
Метеостанция AEROTRONIC Wetterstation

При необходимости в системе SI-WIGa-Bus-System в качестве приточных элементов могут быть задействованы окна, управляемые электроприводами дистанционного открывания (см. раздел 6.1.1), а на крыше зимнего сада установлен блок метеостанции — AEROTRONIC Wetter-station (поз. 4 рис. 6.2.3.3 и рис. 6.2.3.5), предназначенной для считывания параметров наружного климата и оснащенной устройством для измерения скорости ветра, датчиком дождя и датчиком солнечной радиации. При помощи блока AEROTRONIC Wetter-station осуществляется интегрированная работа приточно-вытяжных устройств и системы затенения кровли при помощи дополнительных солнцезащитных устройств — маркиз (поз.7 рис. 6.2.3.3).

Измеритель скорости ветра представляет из себя классический анемомометр, снабжённый крыльчаткой в виде креста Робинзона. В кресте Робинзона на концах крестовины укреплены четыре полых полушария, обращённых выпуклостью в одну сторону. Под действием ветра крестовина вращается т.к. на чашку, обращенную к направлению ветра вогнутой стороной давление больше, чем давление на чашку, обращённую выпуклой стороной. В отличие от стандартного анемометра, датчик ветра, устанавливаемый на крыше зимнего сада, снабжён тахометрической машиной, преобразующей энергию вращения в электрический сигнал.

Датчик дождя является ёмкостным. Электрическая ёмкость датчика образована системой из двух плоских гребёнок, защищённых сверху тонким слоем диэлектрика. При попадании воды на поверхность датчика происходит изменение межэлектродной диэлектрическая проницаемости, что приводит к изменению электрической ёмкости и регистрируется соответствующей электронной схемой. Датчик является обогреваемым для удаления влаги с поверхности с целью приведения его в рабочее состояния для последующих измерений.

При ураганном ветре или дожде метеостанция подаёт сигнал на управляющий блок AEROTRONIC, с которого в свою очередь уходит сигнал на закрытие всех открытых люков и окон, подключенных к распределительному блоку AEROTRONIC Fenstermodul (поз. 5 рис. 6.2.3.3).

Датчик солнечной радиации считывает данные о наличии прямого облучения солнечными лучами какой-либо из стен зимнего сада в зависимости от их ориентации и положении Солнца на его траектории в данный момент времени (рис. 6.2.3.6). Сигнал подаётся на управляющий блок AEROTRONIC, с которого уходит команда на закрытие маркиз (затенение) зимнего сада на стороне, подверженной воздействию прямого солнечного облучения. Управление открытием-закрытием маркиз осуществляется при помощи распределительного блока AEROTRONIC Beschattungsmodul (поз. 6 рис. 6.2.3.3), к которому могут быть подключены три маркизы.

Дополнительные солнцезащитные приспособления могут быть выполнены как в наружном, так и во внутреннем вариантах. Солнцезащитные конструкции, как правило, выполняются из композитных тканевых материалов, основу которых составляют переплетенные нити из стекловолокна, с оболочкой на основе ПВХ или акрила. Как и у всех композитов, стекловолокно в данном случае обеспечивает разрывную прочность, необходимую для мобильных штор, подверженных частым переменным нагрузкам, а ПВХ — стойкость к УФ солнечному излучению, предохраняя тент от выгорания. Переплетение нитей выполняется таким образом, чтобы 10 … 20 % естественного дневного света проникало в помещение, создавая эффект мягкого затенения.

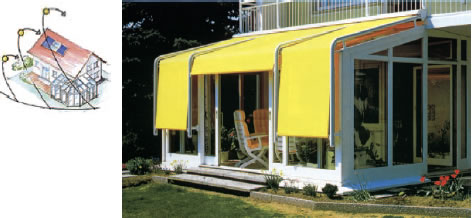

Рис. 6.2.3.6. Автоматизированный контроль за степенью облученности поверхностей зимнего сада солнечной радиацией и затенение кровли зимнего сада маркизами
Автоматизированный контроль за степенью облученности поверхностей зимнего сада солнечной радиацией и затенение кровли зимнего сада маркизами
