Стеклопакеты представляют собой объемные изделия, состоящие из двух или трёх листов стекла, соединенных между собой по контуру с помощью дистанционных рамок и герметиков, образующих герметически замкнутые камеры, заполненные осушенным воздухом или другим газом (аргоном — Ar, криптоном — Kr, гексафторидом серы — SF6) (рис.3.1.2.1).

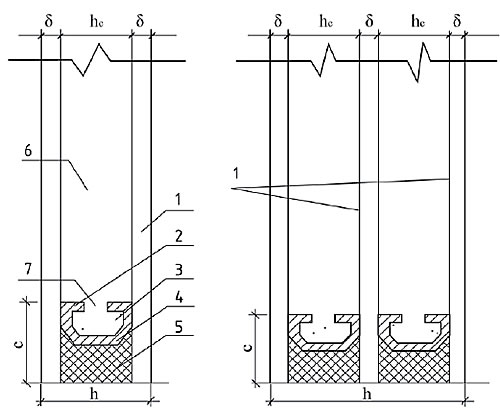

Рис. 3.1.2.1. Конструкция стеклопакетов
а) однокамерный стеклопакет;
б) двухкамерный стеклопакет.
1 — стекло
2 — дистанционная рамка (спейсер)
3 — внутренняя полость спейсера, заполняемая влагопоглотителем
4 — нетвердеющий герметик
5 — отверждающийся герметик
6 — воздушная прослойка (межстекольное расстояние)
7 — дегидратационные отверстия (перфорация)
a — толщина стекла
h — толщина стеклопакета
hc — расстояние между стеклами
с — ширина герметизирующего слоя
Конструкция стеклопакетов

Аргон и криптон применяются для улучшения теплозащитных качеств стеклопакета, а гексафторид серы — для повышения его звукоизоляции. Аргон является наиболее распространенным и дешевым газом.

Согласно ГОСТ 24866-99 «Стеклопакеты клеёные строительного назначе- ния», стеклопакеты классифицируются по количеству воздушных камер на однокамерные (два стекла) и двухкамерные (три стекла).

Дистанционные рамки (спейсеры) (поз. 2), как правило, выполняются в виде специального полого алюминиевого профиля, шириной 8, 10, 12, 16 и 24 мм. Перед склеиванием стеклопакета внутренняя полость спейсера (поз. 3) заполняется осушителем, который поглощает влагу из межстекольного пространства через специальные дегитрационные отверстия (поз. 7), располагаемые в виде перфорации в верхней части спейсера, обращённой во внутреннюю полость стеклопакета. При изготовлении стеклопакетов в качестве влагопоглотителя применяют синтетический гранулированный цеолит (молекулярное сито) без связывающего или технический селикагель. За счет использования осушителя воздух, находящийся внутри стеклопакета, практически полностью обезвоживается, и таким образом устраняется возможность выпадения конденсата между стёклами во всем диапазоне нормальных эксплуатационных температур.

На первой стадии сборки стеклопакетов (предварительная сборка) производится соединение стекол и спейсера при помощи бутилового герметика первого слоя (первый контур герметизации) (поз. 4). После предварительной сборки, стеклопакет поступает в пресс, который сдавливает его до фиксации.

На завершающей стадии изготовления стеклопакета, на автоматическом оборудовании или вручную по торцевой поверхности стеклопакета наносится отверждающий герметик второго контура герметизации — полисульфид (тиокол), полиуретан или силикон. Основное назначение второго герметизирующего слоя заключается в удержании геометрии стеклопакета.

Согласно требованиям ГОСТ 24866-99, максимальный размер стеклопакетов по высоте и ширине не должен превышать 3,2 x 3,0 м (3000 x 3200 мм).

В маркировке стеклопакетов указываются толщина и тип стекол, ширина дистанционной рамки, количество воздушных прослоек, а также тип газа, используемого для их заполнения. Определённые различия могут наблюдаться в маркировке стеклопакетов, указываемой в технической документации зарубежных производителей и маркировке, применяемой в соответствии с действующими российскими стандартами.

Для стёкол, согласно ГОСТ 24866-99, применяется следующая основная маркировка:
М Листовое стекло (марки М0; М1; М2; М4 — цифры в маркировке указывают на группу качества; «0» — самое высокое качество)
К Стекло с твердым низкоэмиссионным покрытием, полученное по технологии On-Line
И Стекло с мягким низкоэмиссионным покрытием, полученное по технологии Off-Line

Для газов, заполняющих межстекольное пространство, применяется следую- щая маркировка:
Воздух Пробел по умолчанию
Ar Аргон
Kr Криптон
SF6 Гексафторид серы

Примеры условного обозначения (согласно ГОСТ 24866-99):
Однокамерный стеклопакет общестроительного назначения, состоящий из двух листовых стёкол толщиной 4 мм марки М1, с расстоянием между стёклами 16 мм, с низкоэмиссионным покрытием на внутреннем стекле, с заполнением аргоном (Ar). Геометрические размеры пакета: высота (длина) 1500 мм, ширина 800 мм, толщина 24 мм (4мм + 16 мм + 4 мм): Стеклопакет СПО 4M1-16Ar-И4 1500 х 800 х 24 ГОСТ 24866-99.

Двухкамерный стеклопакет общестроительного назначения, состоящий из трёх листовых стёкол толщиной 4 мм марки М1, с расстоянием между стёклами 12 мм, с заполнением воздухом. Геометрические размеры пакета: высота (длина) 1500 мм, ширина 800 мм, толщина 36 мм: стеклопакет СПД 4M1-12-4M1-12-4M1 1500 х 800 х 36 ГОСТ 24866-99.
